A.用途：　　

本测量仪为机电一体化的新型、智能化的齿轮测量仪器，主要用于测量蜗杆蜗轮副径向综合总偏差Fi″和一齿径向综合偏差fi″以及综合测试得到的径向跳动Fr″，自动判别并“挑出”存在齿面毛刺和划痕的齿牙。本产品在测量中由显示屏和键盘以对话方式输入测量要求和参数，测量后由显示屏、打印机输出测量结果。　

B.特点：　　

本测量仪为新型自动化、智能化的齿轮双面啮合综合测量仪，由微机控制进行自动测量与数据处理，显示屏显示测量结果与误差曲线，还可以由 打印机输出检测报告。它具有功能强、体积小、重量轻、操作方便、测量精度稳定等特点。

C.技术规格：

模数..............................................................0.5-6mm
中心距...........................................................10-120mm
蜗杆最大外圆直径....................................................100mm
蜗杆轴长........................................................120-240mm
仪器示值分辨力...................................................0.0005mm
仪器最大示值误差..................................................0.005mm
仪器净重.............................................................40kg
仪器毛重............................................................100kg
主机外形尺寸（长×宽×高）............................500mm×200mm×680mm
包装外形尺寸（长×宽×高）..........................1100mm×1000mm×907mm

D.仪器的组成：

• 测量主机...............................1台
• 控制电箱...............................1台
• 计算机.................................1套
• 打印机.................................1台
• 心轴...................................1件
• 滚花螺帽...............................1件

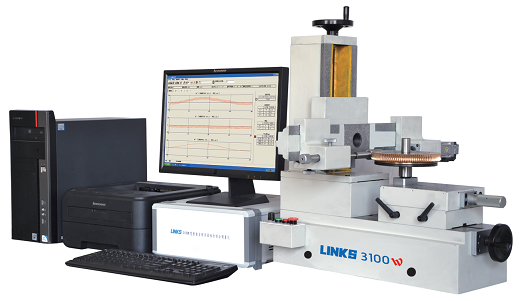

3100W型主机安装图
